Gauge plwg edau

Gall ein cwmni addasu’r diamedr enwol Metric 0.mmm-300mm (M), Americanaidd (UN, UNC, UNF, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), Prydeinig (BSW, BSW, BSF), Safon Sgwâr Japan, Safon Buckes (Din299999999 DIN405), danheddog, trapesoidol (tr, acme, bonyn acme), silindr nwy (pz, w), tapr (npt, nptf, z, bkg, r, r, rb, rc, rp, rp, pt, zg, wkg, wkg, bspt, anpt, anpp, pfp, ac ati. (SM), mesurydd edau gwifren St, beic (car batri) mesurydd edau arbennig (b, bc), offer trydanol edau arbennig (1ba, 1ba, 3ba, 3ba, 4ba, 5ba, ac ati), edau falf (5v1, 8v1, ac ati) 80 ° edau 80 ° Mesuryddion (pg7, pg11, pg9, pg9, pg9, pg9, pg9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, pG9, PG111 PG36 PG42, PG48), Gages Safonol API, Gages Edau Pibell Olew API, Gages Taper API, Gages Edau Gwialen Sugno (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), mesurydd edau pibell olew (LP, TBG, UP TBG, CSG, LCSG, NC).

Diffiniad mesur manwl gywirdeb a swyddogaethau craidd mesuryddion plwg edau

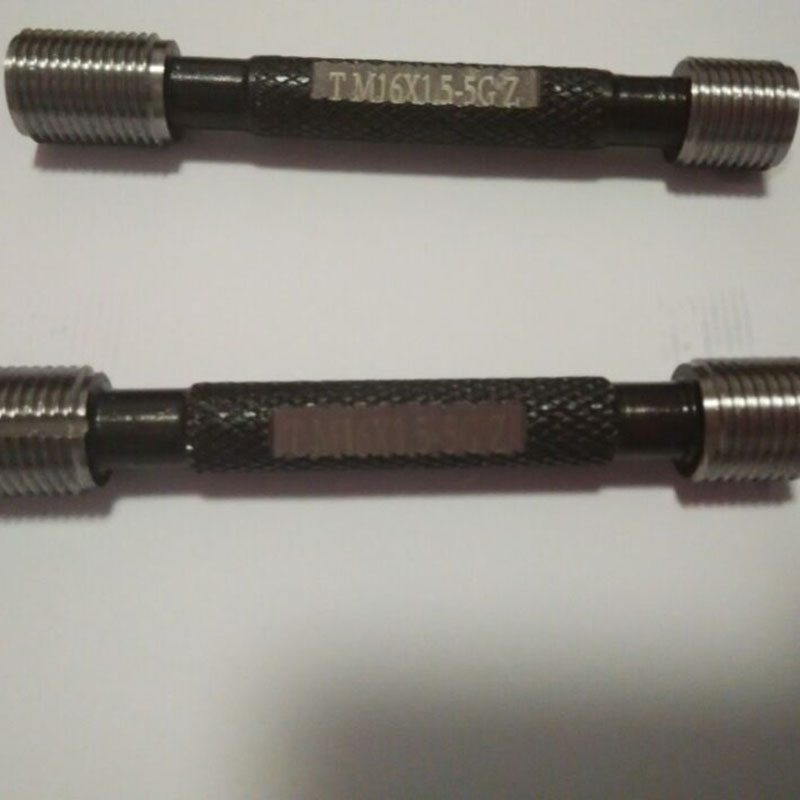

Mae mesuryddion plwg edau Storaen yn offer metroleg hanfodol sydd wedi’u cynllunio i wirio cywirdeb dimensiwn edafedd sgriw mewnol, gan sicrhau cydymffurfiad â safonau rhyngwladol a pherfformiad mecanyddol gorau posibl. Fel mesurydd mesur edau critigol, mae ein datrysiadau’n diffinio manwl gywirdeb trwy ddyluniad GO/dim-mynd-swyddogaeth ddeuol, gan arlwyo i fathau o edau amrywiol-o broffiliau metrig a modfedd i fesuryddion edau BSP arbenigol a mesuryddion edau BSPP ar gyfer systemau pibellau.

Diffinio manwl gywirdeb wrth archwilio edau

Mae mesurydd plwg edau yn gweithredu fel offeryn gwirio deuaidd: rhaid i’r pen "mynd" basio trwy’r edau fewnol yn llyfn, gan gadarnhau ei fod yn cwrdd â’r cyflwr deunydd lleiaf (maint enwol minws goddefgarwch a ganiateir), tra na ddylai’r pen "dim mynd" fynd i mewn, gan sicrhau nad yw’r edau yn fwy na’r uchafswm goddefgarwch a ganiateir. Mae’r dyluniad hwn yn dileu barn oddrychol, gan ddarparu canlyniadau gwrthrychol ar gyfer paramedrau critigol fel diamedr traw, ongl edau (ee, 60 ° ar gyfer metrig, 55 ° ar gyfer BSP), a thraw. Mae mesuryddion Storaen yn glynu wrth gyfeiriadau safonol mesurydd edau fel ISO 965-3, ASME B1.2, a DIN 13, gan warantu cywirdeb y gellir ei olrhain ar draws diwydiannau.

Swyddogaethau craidd ar gyfer cymwysiadau amrywiol

Sylw Math o Edau Cynhwysfawr

Mae ein mesuryddion edau sgriw yn darparu ar gyfer sbectrwm eang o broffiliau edau:

Trywyddau Metrig (Cyfres M): Yn ddelfrydol ar gyfer defnydd diwydiannol cyffredinol, gyda graddau manwl hyd at 6h ar gyfer cymwysiadau goddefgarwch tynn fel cydrannau injan modurol.
Trywyddau BSPP (Cyfochrog) a BSPT (Tapered): wedi’u peiriannu ar gyfer cysylltiadau pibellau gwrth-ollyngiad mewn systemau hydrolig (BSPP) a phiblinellau nwy (BSPT), gan sicrhau cydymffurfiad â safonau ISO 7-1 a BS EN 10226.
Trywyddau NPT: Datrysiadau personol ar gyfer edafedd pibellau conigol fesul ASME B1.20.1, yn hanfodol ar gyfer cywirdeb pwysau’r sector olew a nwy.

Effeithlonrwydd wrth reoli ansawdd

Mae’r mecanwaith greddfol GO/dim-mynd yn lleihau amser archwilio hyd at 50% o’i gymharu â dulliau mesur â llaw, gan ei gwneud yn anhepgor ar gyfer llinellau cynhyrchu cyfaint uchel. Trwy fflagio edafedd nad ydynt yn cydymffurfio ar unwaith, mae ein teclyn mesur edau yn lleihau costau ailweithio ac yn atal cydrannau diffygiol rhag symud ymlaen i ymgynnull-swyddogaeth hanfodol mewn gweithgynhyrchu clymwyr awyrofod neu gynhyrchu dyfeisiau meddygol, lle mae risgiau methiant edau yn drychinebus.

Gwydnwch deunydd a dylunio

Wedi’i adeiladu o ddur teclyn carbon uchel (wedi’i galedu i 60hrc+) neu garbid twngsten, mae mesuryddion plwg edau Storaen yn gwrthsefyll gwisgo ac yn cynnal sefydlogrwydd dimensiwn hyd yn oed mewn amgylcheddau tymheredd uchel neu sgraffiniol. Mae gorffeniad yr arwyneb (RA ≤ 0.05μm) yn sicrhau mewnosodiad llyfn, gan amddiffyn y mesurydd a’r darn gwaith rhag difrod wrth ei ddefnyddio dro ar ôl tro.

Ymddiried yn Storaen am sicrwydd edau critigol

P’un a yw graddnodi edafedd mewnol mewn trosglwyddiadau modurol, gwirio cysylltiadau BSPP mewn hydroleg ddiwydiannol, neu sicrhau cydymffurfiad edafedd NPT mewn seilwaith ynni, mae mesuryddion plwg edau Storaen yn darparu manwl gywirdeb a dibynadwyedd heb eu cyfateb. Trwy gyfuno ymlyniad trylwyr â safon mesur plwg edau â dyluniad amlbwrpas ar gyfer mathau o edau byd-eang, rydym yn grymuso gweithgynhyrchwyr i sicrhau cynhyrchu sero-ddiffygiol-un edau ar y tro.

Manylebau technegol a phrosesau gweithgynhyrchu mesuryddion plwg edau

Mae mesuryddion plwg edau Storaen yn offer metroleg a beiriannwyd yn fanwl sydd wedi’u cynllunio i fodloni gofynion manwl archwilio edau fewnol, gan gyfuno manylebau technegol manwl â phrosesau gweithgynhyrchu trylwyr i sicrhau cywirdeb, gwydnwch, a chydymffurfiad â safonau byd-eang. Fel darparwr dibynadwy o fesuryddion edau sgriw a mesuryddion edau BSP, rydym yn cyflwyno atebion sy’n diffinio rhagoriaeth wrth fesur edau ar gyfer diwydiannau sy’n amrywio o fodurol i awyrofod.

Manylebau technegol: manwl gywirdeb wedi’i ddiffinio ar gyfer pob cais

Cwmpas Maint ac Edau

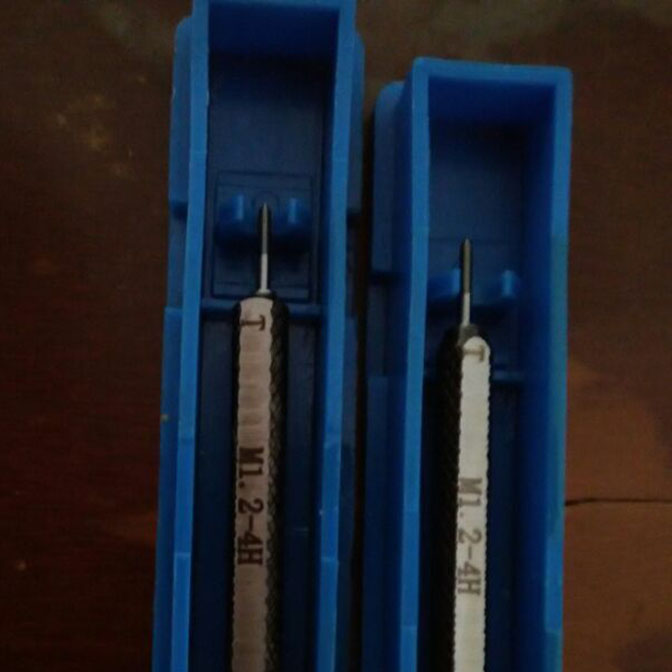

Mae ein mesuryddion plwg edau yn rhychwantu diamedr enwol amlbwrpas yn amrywio o 0.8mm (m1) ar gyfer cydrannau micro-brisio i 300mm (m300) ar gyfer edafedd diwydiannol trwm, gan ddarparu ar gyfer proffiliau amrywiol:

Trywyddau Metrig (ISO): Graddau 4H i 8H, yn ddelfrydol ar gyfer peirianneg gyffredinol (ee, M20 × 1.5-6H);
Trywyddau BSPP & BSPT: amrywiadau cyfochrog (BSPP, ISO 7-1) a thaprog (BSPT, BS EN 10226) ar gyfer cysylltiadau pibellau gwrth-ollwng, gan gynnwys meintiau fel G1/2 a R1/4;
Mathau Arbenigol: Datrysiadau Custom ar gyfer NPT, ACME, ac edafedd perchnogol, gan sicrhau cydnawsedd â chyfeiriadau safonol mesurydd edau fel ASME B1.2 a DIN 13.

Rheoli Cywirdeb a Goddefgarwch

Ar gael mewn dosbarthiadau manwl gywirdeb H6 i H9 (gyda H6 fel y radd uchaf), mae ein mesuryddion yn cyflawni cywirdeb ar lefel micron (ee, ± 0.0015mm ar gyfer M10 × 1.0). Mae pob mesurydd mesur edau yn cael ei raddnodi yn erbyn safonau y gellir eu holrhain, ynghyd ag ardystiad sy’n cysylltu â Sefydliadau Metroleg Genedlaethol (ee, NIST, PTB), gan sicrhau cydymffurfiad â systemau ansawdd ISO 9001.

Gorffeniad Deunydd ac Arwyneb

Wedi’i adeiladu o ddur teclyn carbon uchel (wedi’i galedu i 60hrc+) neu garbid twngsten ar gyfer gwrthiant gwisgo eithafol, mae ein teclyn mesur edau yn cynnwys gorffeniad arwyneb RA 0.05μm tebyg i ddrych i leihau ffrithiant wrth ei fewnosod. Mae haenau tun dewisol yn gwella ymwrthedd cyrydiad mewn amgylcheddau garw, gan ymestyn oes gwasanaeth 25%.

Prosesau Gweithgynhyrchu: Crefftwaith ym mhob cam

Dyluniad gyda chymorth cyfrifiadur (CAD)

Mae’r broses yn dechrau gyda modelu 3D o baramedrau edau – pitch, ongl ystlys, a pharthau goddefgarwch – gan ddefnyddio meddalwedd uwch i sicrhau aliniad â manylebau cwsmeriaid a gofynion safonol mesurydd edau. Mae modiwlau arbenigol yn trin proffiliau cymhleth fel mesuryddion edau BSPP, gan sicrhau dyblygu manwl gywir o onglau edau 55 ° a dyluniadau ystlys gyfochrog.

Peiriannu manwl

Mae deunyddiau crai yn cael triniaeth wres i wneud y gorau o galedwch cyn i falu CNC a mireinio siapio’r proffil edau gyda chywirdeb ar lefel micron. Ar gyfer geometregau cymhleth, defnyddir EDM gwifren (peiriannu rhyddhau trydanol) i greu gwreiddiau miniog, heb burr, sy’n hanfodol ar gyfer atal gwallau mesur mewn cymwysiadau goddefgarwch tynn.

Arwynebol a graddnodi

Mae proses arwynebol drwyadl yn cau arwyneb y mesurydd i’r gorffeniad RA penodedig, ac yna graddnodi aml-bwynt gan ddefnyddio peiriannau mesur cydlynu (CMMs) ac interferomedrau optegol. Mae hyn yn sicrhau bod dod i ben "Go" a "No-Go" yn cwrdd â’u terfynau goddefgarwch priodol, fel y’u diffinnir gan safonau rhyngwladol.

Sicrwydd ac Ardystiad Ansawdd

Mae pob mesurydd plwg edau yn cael profion swyddogaethol 100% i wirio perfformiad mynd/dim-mynd, gyda chanlyniadau wedi’u dogfennu mewn adroddiad y gellir ei olrhain. Mae’r ymrwymiad hwn i ansawdd yn golygu mai ein mesuryddion yw’r dewis a ffefrir ar gyfer diwydiannau lle nad oes modd negodi cywirdeb edau, fel caewyr awyrofod a gweithgynhyrchu dyfeisiau meddygol.

Ymddiriedolaeth Storaen ar gyfer manwl gywirdeb digyfaddawd

P’un a oes angen mesurydd plwg edau safonol arnoch ar gyfer edafedd metrig, mesurydd edau BSP arbenigol ar gyfer systemau pibellau, neu ddatrysiad personol ar gyfer proffiliau perchnogol, mae manylebau technegol Storaen ac arbenigedd gweithgynhyrchu yn sicrhau dibynadwyedd heb ei gyfateb. Trwy integreiddio safonau byd -eang â pheirianneg arloesol, rydym yn sicrhau bod pob teclyn mesur edau yr ydym yn ei gynhyrchu yn gosod y meincnod ar gyfer manwl gywirdeb – gan bweru’ch prosesau rheoli ansawdd yn hyderus.
