Lefel delwedd gyfansawdd optegol

1. 1.Application

Defnyddir lefel delwedd gyfansawdd optegol yn helaeth wrth fesur graddiannau wyneb gwastad ac arwyneb silindrog i gyfeiriad llorweddol; Mae awyren a sythrwydd sleid neu sylfaen offeryn peiriant neu offeryn mecanyddol optegol yn ogystal â chywirdeb gosod safle offer.

2. Data 2.technegol

(1) pob gwerth graddio: … 0.01mm/m

(2) Ystod Mesur MAX: … 0 ~ 10mm/m

(3) Lwfans: … 1mm/o fewn un metr … 0.01mm/m

O fewn ystod mesur llawn … 0.02mm/m

(4) gwyriad awyren ar arwyneb gweithio … 0.0003mm/m

(5) pob gwerth graddio ar lefel yr ysbryd … 0.1mm/m

(6) Arwyneb Gweithio (LW): … 165 48mm

(7) Pwysau net yr offeryn: … 2kgs.

3.

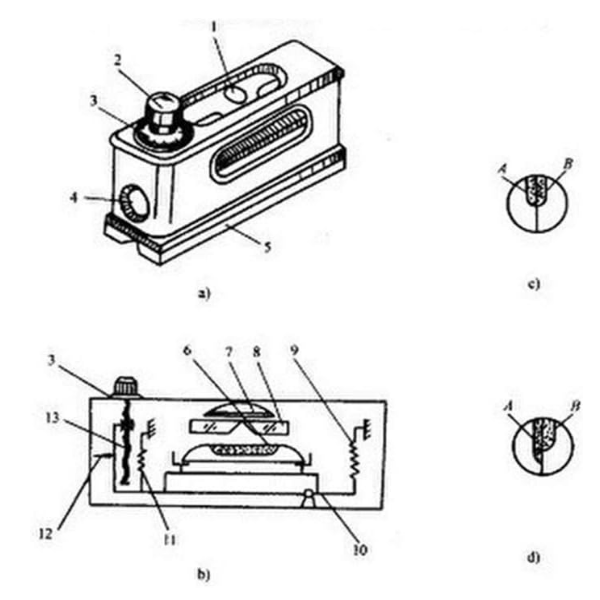

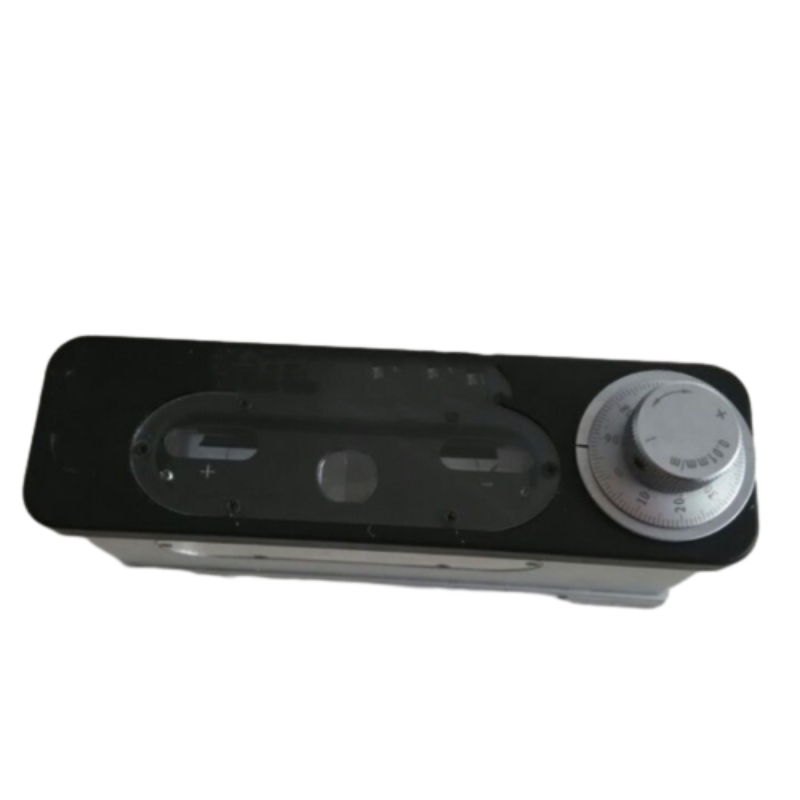

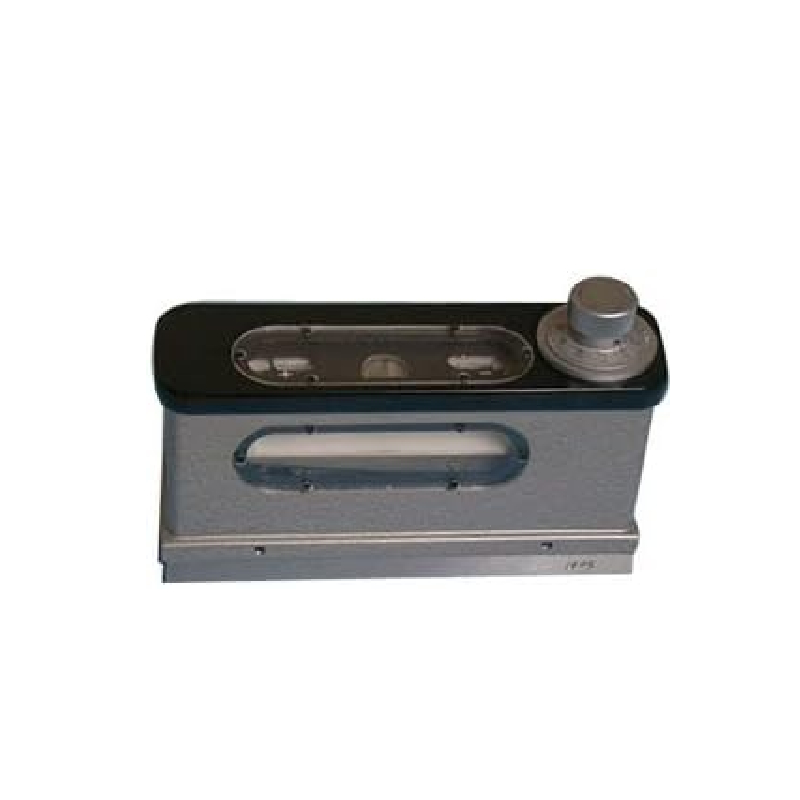

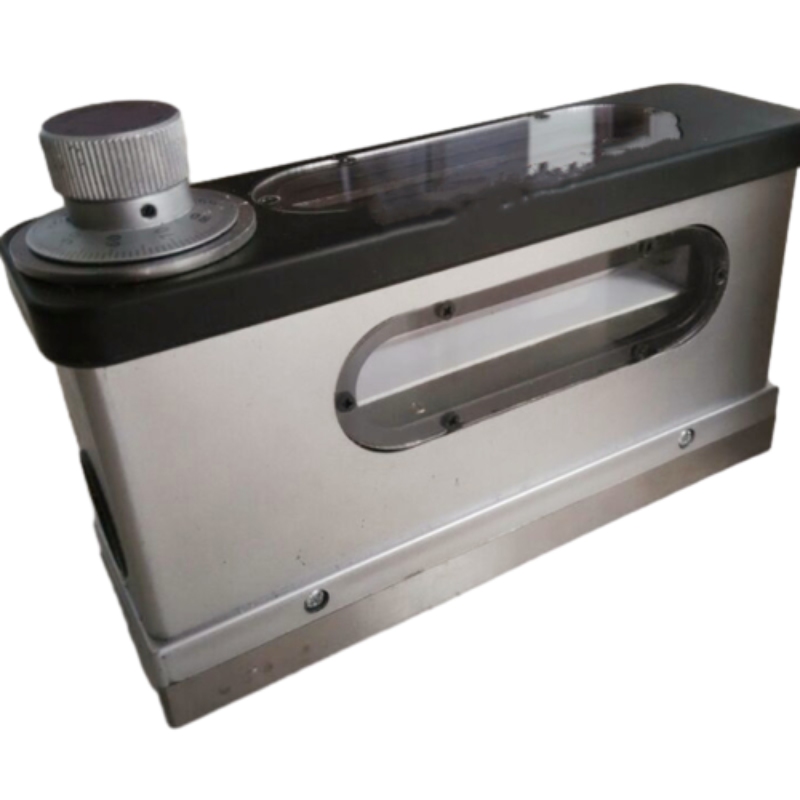

4. 3. Strwythur yr offeryn:

Mae lefel y ddelwedd gyfansawdd yn cynnwys y rhannau canlynol yn bennaf fel sgriw addasu micro, cneuen, disg graddedig, lefel ysbryd, prism, chwyddo gwydr, lifer yn ogystal â sylfaen ag arwyneb gweithio plaen a V.

4. 4. Egwyddor Gwaith:

Mae lefel y ddelwedd gyfansawdd yn defnyddio prism i gael y delweddau swigen aer yn y cyfansawdd lefel ysbryd a’u chwyddo i wella cywirdeb darllen ac yn defnyddio system trosglwyddo lifer a micro -sgriw i wella synwyrusrwydd darllen. Felly os yw’r darn gwaith â graddiant o 0.01mm/m, gellir ei ddarllen yn gywir yn lefel y ddelwedd gyfansawdd (mae’r lefel ysbryd yn lefel y ddelwedd gyfansawdd yn chwarae rôl nodi sero yn bennaf).

5. Dull 5.operating:

Rhowch lefel y ddelwedd gyfansawdd ar arwyneb gweithio’r darn gwaith mesur ac mae graddiant y darn gwaith mesur yn achosi uncoincide o’r delweddau swigen aer tynnu; Cylchdroi y ddisg raddedig nes bod y delweddau swigen aer tynnu yn cyd -daro a gellir cael darllen ar unwaith. Gellir cyfrifo gwir raddiant y darn gwaith mesur yn ôl y fformiwla ganlynol:

Graddiant gwirioneddol = Gwerth graddiant Darllen disg pellter ffwlcrwm

Enghraifft Fox: Darllen disg: 5 graddiant; Gan fod y lefel ddelwedd gyfansawdd hon yn llwynog gyda’i gwerth graddiant a’i phellter ffwlcrwm, hynny yw gwerth graddiant: 0.01mm/m a phellter ffwlcrwm: 165mm.

Felly: graddiant gwirioneddol = 165mm 5 0.01/1000 = 0.00825mm

6.
7. 6. Rhybudd Gweithredu:

(1) Cyn ei ddefnyddio, glanhewch y llwch olew i ffwrdd â gasoline ac yna glân gyda rhwyllen amsugnol.

(2) Mae newid tymheredd yn cael dylanwad mawr ar offeryn ac felly mae’n rhaid ei wahanu â ffynhonnell wres er mwyn osgoi gwall.

(3) Wrth fesur, cylchdroi’r ddisg raddedig nes bod y delweddau swigen aer tynnu yn cyd -daro’n llwyr ac yna gellir cymryd y darlleniadau ar gyfeiriadau cadarnhaol a negyddol.

(4) Os canfyddir bod yr offeryn mewn safle sero cywir, gellir ei addasu; Rhowch yr offeryn ar fwrdd sefydlog a chylchdroi’r ddisg raddedig i osod y delweddau swigen aer tynnu yn cyd -daro i gael darllen cyntaf A; Yna trowch yr offeryn erbyn 180o a’i roi yn ôl i’w le gwreiddiol. Ra-rotate y ddisg raddedig i gael y swigod aer tynnu i gyd-daro i gael yr ail ddarlleniad b. Felly 1/2 (α +β) yw gwyriad sero yr offeryn. Llaciwch y tair sgriw ategol ar y ddisg raddedig a gwasgwch yn ysgafn â llaw y cap addasu boglynnog; Cylchdroi’r ddisg gan 1/2 (α +β) i gael y gwyriad sero a’r cyfansawdd llinell bwynt; O’r diwedd, caewch y sgriwiau.

(5) Ar ôl gwaith, rhaid glanhau arwyneb gwaith yr offeryn a’i orchuddio â phapur Olew Anhydrus, Anhydrus, AnhyTrust a phapur gwrthrust; Rhowch ef mewn blwch pren ac yna ei storio mewn lle sych glân.

Tagiau poeth: lefel delwedd gyfansawdd optegol cyflenwyr lefel delwedd gyfansawdd optegol llestri llestri delwedd gyfansawdd optegol lefel delwedd gyfansawdd optegol ffatri ffatri lefel delwedd gyfansawdd sefydlog sefydlog

Paramedrau Technegol

- Deialu gwerth plât 0.01 mm/m

- Ystod mesur 0-10 milimetr/metr

- Gwall rhiant-plentyn o fewn ± 1mm/m+0.01 mm/m

- Y gwall rhieni o fewn yr ystod fesur gyfan yw ± 0. 02 milimetr/metr

- Gwyriad gwastadrwydd mainc o 0.003mm

- Safon cronni gwerth celloedd 0.1 milimetr/metr

- Maint Desg Swyddfa 165 x 48 milimetr

- Pwysau net 2.2 cilogram

Cynnal a Chadw Lefel Delwedd Gyfansawdd Optegol: Awgrymiadau Olew a Storio Antilust

Mae cynnal a chadw priodol yn sicrhau bod eich lefel delwedd gyfansawdd optegol yn cadw ei fanwl gywirdeb a’i gwydnwch 0.01mm/m. Dilynwch y camau hyn i amddiffyn ei dechnoleg prism a’i gydrannau mecanyddol:

1. Glanhau bob dydd ar gyfer amddiffyn wyneb

Ar ôl ei ddefnyddio, sychwch arwynebau gweithio (V-Groove, ymylon, lensys) gydag alcohol isopropyl ar frethyn heb lint i gael gwared ar olewau a llwch. Defnyddiwch frwsh meddal ar gyfer malurion ystyfnig – byth sgraffinyddion, a all grafu rhannau optegol neu niweidio haenau metel. Mae hyn yn cadw’r arwynebau daear manwl (RA ≤ 0.1μm) sy’n hanfodol ar gyfer darlleniadau cywir.

2. Gofal antilust arferol ar gyfer rhannau metel

Tra bod y sylfaen gwenithfaen yn gwrthsefyll cyrydiad, mae angen amddiffyn cydrannau metel (sgriwiau, ysgogiadau, colfachau). Cymhwyso olew gwrth-rhwd an-asidig Storaen bob 3 mis neu ar ôl dod i gysylltiad â lleithder:

Rhowch yn denau ar edafedd a cholynau gyda dropper, gan osgoi cronni ar wenithfaen/lensys.
Yn atal cipio: Yn cynnal sensitifrwydd mecanwaith lifer (manwl gywirdeb 0.001mm) ar gyfer mesuriadau llethr silindrog.

3. Arferion storio gorau posibl

Storiwch yn yr achos caled sydd wedi’i gynnwys neu gabinet sych i osgoi difrod tymheredd/lleithder:

Yr amgylchedd: 10 ° C – 30 ° C, <lleithder 60% i atal cyddwysiad lens ac ystumiad optegol.
Lleoli: gosod yn wastad neu’n unionsyth mewn slotiau padio; byth o dan wrthrychau trwm er mwyn osgoi camlinio’r system optegol.
Storio tymor hir: ailymgeisio olew gwrth-rhwd ac ychwanegu pecyn silica; Archwiliwch 24 awr cyn ei ddefnyddio, gan wirio safle sero trwy raddnodi cylchdro 180 °.

4. Arolygiadau swyddogaethol misol

Gwiriwch berfformiad yn rheolaidd i sicrhau dibynadwyedd:

Eglurder swigen: Cadarnhewch fod y ddelwedd swigen gyfansawdd yn alinio’n llyfn heb aneglur.
Symud lifer: Prawf micro-sgriwiau ar gyfer cylchdroi llyfn-mae angen iro signalau stiffrwydd.
Gwiriad gwastadrwydd: Defnyddiwch blât cyfeirio i ddilysu gwastadrwydd wedi’i raddnodi mewn ffatri (± 0.0003mm/m).

5. Cefnogaeth Storaen i hirhoedledd

Trosoledd ein gwasanaethau arbenigol i gynnal perfformiad brig:

Ail-raddnodi ffatri: Yn adfer manwl gywirdeb 0.01mm/m trwy offer wedi’i ardystio gan ISO ar gyfer cymwysiadau beirniadol.
Rhannau dilys: Mae cydrannau amnewid yn sicrhau cydnawsedd ac yn cadw cywirdeb gwreiddiol.

Trwy ddilyn y camau hyn, bydd eich lefel delwedd gyfansawdd optegol storaen yn sicrhau manwl gywirdeb cyson ar gyfer tasgau alinio diwydiannol, gyda chefnogaeth ein 30+ mlynedd o arbenigedd peirianneg.

Graddnodi Sefyllfa Dim Lefel Delwedd Gyfansawdd Optegol: Dull Cylchdroi 180 ° Esboniwyd

Mae graddnodi sero cywir yn hanfodol ar gyfer eich lefel delwedd gyfansawdd optegol storaen i gynnal ei fanwl gywirdeb 0.01mm/m a gwastadrwydd ± 0.0003mm/m. Mae’r dull cylchdroi 180 ° yn dileu sifftiau optegol neu fecanyddol cynnil, gan sicrhau mesuriadau dibynadwy mewn tasgau critigol fel aliniad peiriant CNC neu archwiliad cydran awyrofod. Dyma ganllaw symlach, cam wrth gam:

1. Pam graddnodi?

Gall effeithiau, dirgryniadau, neu amrywiadau tymheredd symud cyfeirnod sero y lefel, gan arwain at ddrifft mesur. Mae graddnodi yn adlinio’r ffiol swigen gyda system prism a lifer optegol yr offeryn, gan sicrhau llinellau sylfaen cyson ar gyfer cymwysiadau diwydiannol lle mae gwyriadau 0.001mm yn annerbyniol – fel gwirio canllawiau offer peiriant neu fframweithiau strwythurol.

2. Gofynion Gosod

Lefel Delwedd Gyfansawdd Optegol Storaen (yn cynnwys sylfaen wedi’i rhwygo gan V a sgriw micro-addasu)
Fflat Cyfeirnod Precision Ardystiedig (ee, ein plât wyneb gwenithfaen storaen, gyda gwastadrwydd ≤0.0002mm/m)
Mainc waith lân, heb ddirgryniad mewn amgylchedd wedi’i sefydlogi gan dymheredd (18 ° C-22 ° C Argymhellir)

3. Cam 1: Mesur cychwynnol

Rhowch y lefel yn hir ar y fflat cyfeirnod, gan alinio’r sylfaen V-grooved ag echel ganolog y fflat. Cylchdroi y sgriw micro-addasu nes bod y ddelwedd swigen gyfansawdd-a grëwyd gan y system prism 45 °-yn gorgyffwrdd yn berffaith yn y peiriant edrych. Cofnodwch y darlleniad graddfa gychwynnol hwn (a), sy’n adlewyrchu’r gwyriad cyfredol oddi wrth wir sero.

4. Cam 2: 180 ° Cylchdro ac ail ddarlleniad

Fflipiwch y lefel 180 ° o’r dechrau i’r diwedd yn ofalus wrth gynnal ei gyfeiriadedd hydredol ar y fflat (osgoi unrhyw symud ochrol). Addaswch y micro-sgriw eto i alinio’r ddelwedd swigen a chofnodi’r darlleniad newydd (b). Y gwahaniaeth δ = | a – b | yn nodi gwall safle sero; Dylai gwerthoedd delfrydol ar gyfer lefelau storaen fod yn ≤0.005mm/m.

5. Cam 3: Cywiro a Gwirio Gwallau

Cyfrifwch y safle sero targed fel y pwynt canol: c = (a + b)/2. Llaciwch y cap amddiffynnol ar y sgriw sero-addasu (wedi’i leoli’n nodweddiadol ger y ffiol swigen), cylchdroi’r sgriw nes bod y raddfa’n darllen C, yna ei haddasu. Ailadroddwch gamau 3–4 tan δ ≤0.002mm/m, gan sicrhau cyn lleied o wall gweddilliol.

6. Awgrymiadau pro ar gyfer manwl gywirdeb

Cysondeb gwirio triphlyg: Perfformiwch 3 chylch graddnodi, yn enwedig ar ôl cludo’r lefel neu weithio mewn amgylcheddau â siglenni tymheredd, i sicrhau canlyniadau ailadroddadwy.
Rhannau Symudol iro: Rhowch ddiferyn o olew nad yw’n asidig Storaen i’r micro-sgriw cyn ei addasu i sicrhau gweithrediad llyfn, heb adlach ac atal rhwymo.
Rheolaeth Amgylcheddol: Osgoi graddnodi ger ffynonellau gwres neu ddrafftiau, oherwydd gall hyd yn oed fân raddiannau tymheredd effeithio ar sefydlogrwydd dimensiwn y sylfaen gwenithfaen a chyflwyno gwallau.

7. Cefnogaeth Graddnodi Storaen

Mae pob lefel delwedd gyfansawdd optegol storaen yn cynnwys tystysgrif graddnodi y gellir ei thracio’r NIST, ond argymhellir bod gwiriadau chwarterol yn y cae i’w defnyddio’n drwm. Mae ein cefnogaeth yn cynnwys:

Ail-raddnodi ffatri: Adfer cywirdeb gwreiddiol 0.01mm/m gan ddefnyddio interferomedrau laser ar gyfer cymwysiadau uchel.
Rhannau sbâr dilys: Sgriwiau addasu a chitiau cynnal a chadw ar gael yn rhwydd ar gyfer defnyddioldeb tymor hir.
Tiwtorialau fideo a chanllawiau arbenigol: fideos cam wrth gam a chefnogaeth peiriannydd i gynorthwyo gyda gweithdrefnau graddnodi ar y safle.

Nodiadau Terfynol

Mae meistroli’r dull cylchdroi 180 ° yn sicrhau bod eich lefel delwedd gyfansawdd optegol storaen yn cyflawni’r manwl gywirdeb sy’n ofynnol ar gyfer mesuriadau llethr silindrog, gwiriadau gwastadrwydd offer peiriant, ac aliniadau beirniadol eraill. Gyda graddnodi’n iawn, mae’r offeryn hwn, gyda chefnogaeth ein 30+ mlynedd o arbenigedd peirianneg, yn dod yn ased anhepgor yn eich llif gwaith rheoli ansawdd, gan sicrhau bod pob mesuriad yr un mor ddibynadwy â’r cyntaf.
